Tomáš / Operátor obráběcích center
„Při zakázkové strojní výrobě obráběných dílů používáme moderní CNC elektroerozivní drátová obráběcí centra značek AgieCharmilles, Cut, HD a Z-Void, které vynikají perfektní přesností a nejvyšší kvalitou zpracování.
Používaná obráběcí centra jsou softwarově vybavena CAD/CAM, díky kterým zvládneme nejen běžné pracovní operace, ale také obrábění složitých tvarových částí na jednotlivých dílcích.“
Elektro-erozivní drátové řezačky
01.
EDM drátová řezačka GF AgieCharmilles CUT2000 S
Využití: extrémní přesnost; řezání měřidel a kalibrů, přesných střižných nástrojů a tvárníků do forem
| Délka pojezdu osy X,Y,Z: | 350x250x250 mm |
| Délka pojezdu osy U,V: | +/- 70° |
| Maximální rozměr obrobku: | 750x550x250 mm |
| Max. hmotnost obrobku: | 200 kg |
| Max. úhel/výška náklonu: | 45°/510mm |
| Standartní průměr drátu: | 0,10 – 0,3 mm |
| Min. Ra: | 0.05 µm |
| Vodní lázeň: | vana |
02.
EDM drátová řezačka GF AgieCharmilles CUT P550
Využití: vysoká přesnost a efektivita; řezání přesných úhlů (opce TAPER EXPERT) a řezání úhlů až 45°
| Délka pojezdu osy X,Y,Z: | 550x350x400 mm |
| Maximální rozměr obrobku: | 1200x700x400 mm |
| Max. hmotnost obrobku: | 1500 kg |
| Max. úhel/výška náklonu: | 45°/400mm |
| Min./max. průměr drátu: | 0,1/0,3 mm |
| Max. Ra: | 0.1 µm |
| Tkm tvarová tolerance: | ± 3 µm |
| Vodní lázeň: | vana |
03.
EDM drátová řezačka GF AgieCharmilles CUT400
Využití: pro řezání rozměrných obrobků
| Délka pojezdu osy X,Y,Z: | 800x550x510 mm |
| Délka pojezdu osy U,V: | 800×550 mm |
| Maximální rozměr obrobku: | 1300x1000x510 mm |
| Max. hmotnost obrobku: | 3000 kg |
| Max. úhel/výška náklonu: | 45°/510mm |
| Min./max. průměr drátu: | 0,20 – 0,33 mm |
| Max. Ra: | 0.1 µm |
| Vodní lázeň: | vana |
04.
EDM drátová řezačka GF AgieCharmilles CUT E600
| Délka pojezdu osy X,Y,Z: | 600x400x350mm |
| Délka pojezdu osy U,V: | +- 50mm |
| Maximální rozměr obrobku: | 1030x800x345 |
| Max. hmotnost obrobku: | 1000kg |
| Max. úhel/výška náklonu: | 30°/56mm |
| Standartní průměr drátu: | 0.15 – 0.3 |
| Min. Ra: | 0.12 |
05.
EDM drátová řezačka Charmilles Robofil 440SL
Využití: na méně přesnou sériovou výrobu
| Délka pojezdu osy X,Y,Z: | 550x350x400 mm |
| Maximální rozměr obrobku: | 1200x700x400 mm |
| Max. hmotnost obrobku: | 1500 kg |
| Max. úhel/výška náklonu: | 30°/400mm |
| Min./max. průměr drátu: | 0,1/0,3 mm |
| Max. CH/Ra: | 9/0.28 µm |
| Tkm tvarová tolerance: | ± 4 µm |
| Výkon (0.33/ocel 50mm): | 170m2/min |
| Vodní lázeň: | vana |
06.
Charmilles Robofil 290P
Využití: na méně přesnou sériovou výrobu| Délka pojezdu osy X,Y,Z: | 400x250x200 mm |
| Délka pojezdu osy U,V: | 400×250 mm |
| Maximální rozměr obrobku: | 850x500x200 mm |
| Max. hmotnost obrobku: | 500 kg |
| Max. úhel/výška náklonu: | 30°/200mm |
| Max. výška řezu: | 200 mm |
| Max. CH/Ra: | 9/0.28 µm |
| Min./max. průměr drátu: | 0,1/0,3 mm |
| Standartní průměr drátu: | 0,25 mm |
| Tkm tvarová tolerance: | ± 6 µm |
| Výkon (0.33/ocel 50mm): | 170m2/min |
| Vodní lázeň: | oplach |

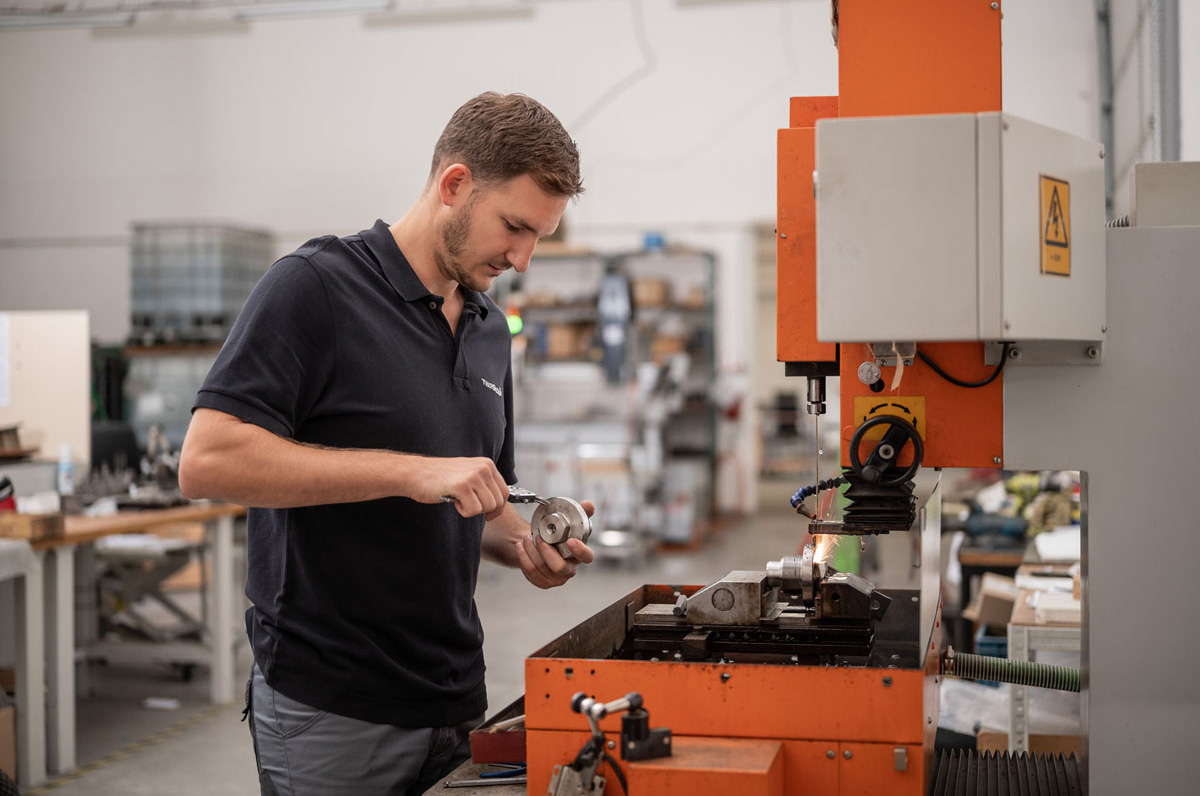

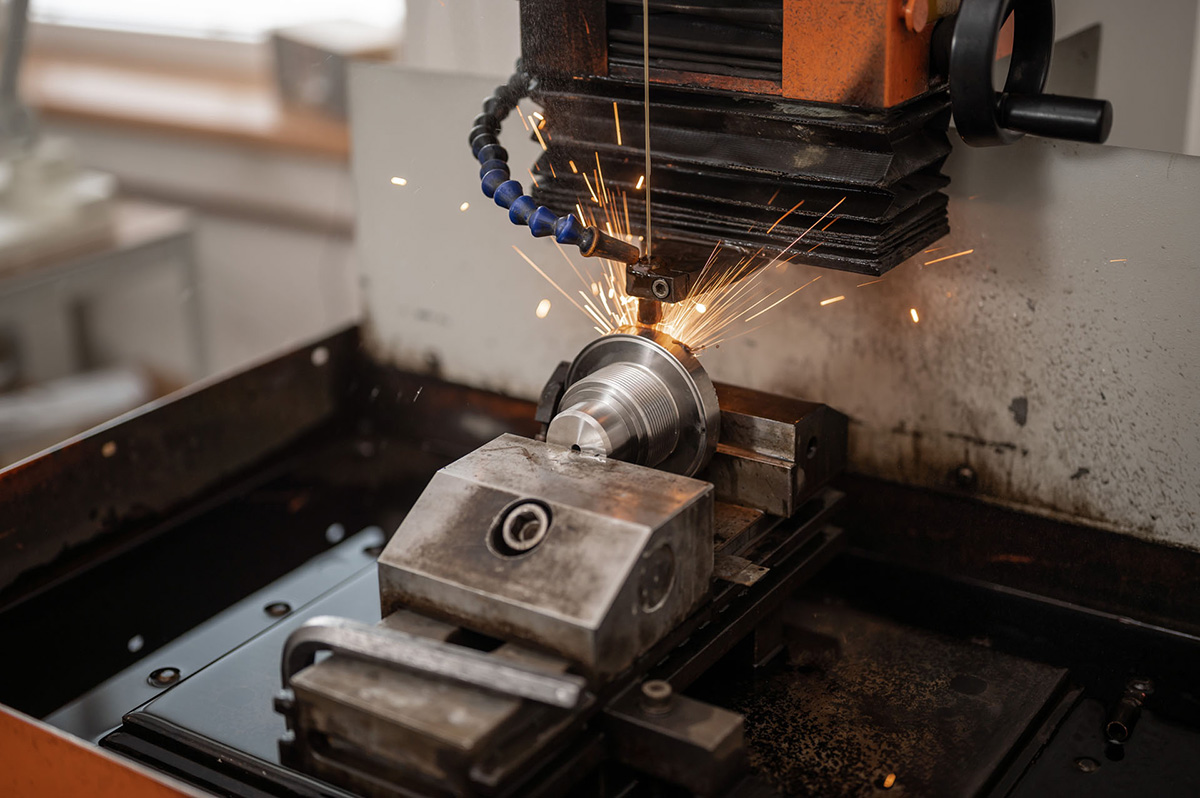

Elektro-erozivní děrování otvorů
01.
EDM vyvrtávačka Z-VOID C-4050T
| Délka pojezdu osy X, Y: | 550×400 mm |
| Max. velikost prac. stolu: | 800×500 mm |
| Osa Z, W: | 400 mm, 350 mm |
| Průměr elektrod: | 0,2 – 6 mm |
| Max. hmotnost obrobku: | 800 kg |
| Max. výkon: | 30 A |
| Hmotnost stroje: | 2200 kg |
| Rozměry stroje: | 2290x1850x2270 mm |
| Max. obráběcí proud: | 60 |
02.
EDM vyvrtávačka HD 30CNC
| Rozměr stolu: | 500×300 mm |
| Délka pojezdu osy X,Y,Z: | 300x200x300 mm |
| Max. hmotnost obrobku: | 300 kg |
| Max. hloubka: | 200 mm |
| Rozsah průměrů otvorů: | 0,3-3 mm |
Zajímají Vás další parametry strojů nebo naše kapacita?
